Стенд метрологический поверки датчиков давления

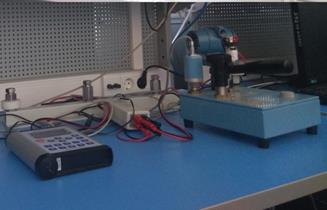

Стенд метрологической поверки датчиков давления включает в себя портативный калибратор давления Метран 517 с эталонными модулями давления Метран-518 предназначен для точного измерения и воспроизведения абсолютного и избыточного давления, разрежения, давления-разрежения, напряжения и силы постоянного тока.
Калибратор Метран 517 применяется в качестве эталона при поверке и калибровке датчиков давления, разности давлений, разрежения, давления-разрежения с погрешностью ±0,065% и более, образцовых манометров, вторичных приборов; для проверки блоков питания, реле давления и т.п.
Модули эталонные Метран-518 могут работать с калибратором Метран-517 или компьютером.
Характеристики
| Модель | Метран 517,518 |
| Диапазоны измерений | |
| - избыточное давление | от 0…0,4 кПа до 0…160 МПа |
| - абсолютное. давление | от 0…25 кПа до 0…6 МПа |
| - давление-разрежение | от ±0,63кПа до -0,1…2,5 МПа |
| - разрежение | от 0…-0,630 до 0…-100 кПа |
| Диапазоны электрических сигналов | |
| - измерение | 0…22 мА, 0…1 В, 0…50 В |
| - воспроизведение | 0…22 мА, 0…1 В |
| Погрешность измерений | |
| - давления | ±0,02…0,1 %ВПИ |
| - тока | ±0,012%ВПИ (для 4-20 мА) |
