Комплекс точного позиционирования изделий
Подразделение: Научно-исследовательская лаборатория высокоточной сборки и монтажа конструкций и сооружений

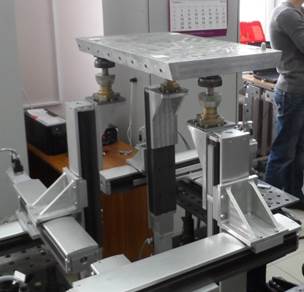

Комплекс, изготовленный на заказ, включает комплект автоматизированных приводов для автоматизированного перемещения объектов по заданным координатам и систему управления ими. Комплект приводов и система управления допускают монтаж различных схем позиционирующих манипуляторов: трехосевых декартовых (линейных) манипуляторов (до 3 шт. одновременно), трехосевых ангулярных (поворотных) манипуляторов (до 2 шт. одновременно), а также их комбинирование в шестиосевые манипуляторы (до 2 шт. одновременно). Дискретность линейных перемещений отдельных приводов 0,01 мм. Точность манипуляторов зависит от выбранной схемы их компоновки.
КТПИ (комплекс точного позиционирования изделий):
- 3-координатный модуль линейного позиционирования МП-Л-3 (3 шт.):
- приводы перемещения FESTO EGSK-46-300-10P (3 х 3 шт.)
- двигатели FESTO EMMS-ST-57-M-SEB-G2 (3 х 3 шт.)
- 3-координатный модуль углового позиционирования МП-У-3 (2 шт.):
- фланцевые редукторы PLFN64-50-EMMS-ST-57/OP22 (2 х 3 шт.)
- двигатели FESTO EMMS-ST-57-M-SEB-G2 (2 х 3 шт.)
- Шкаф управления позиционерами FESTO.
Характеристики
| Модель | КТПИ |
