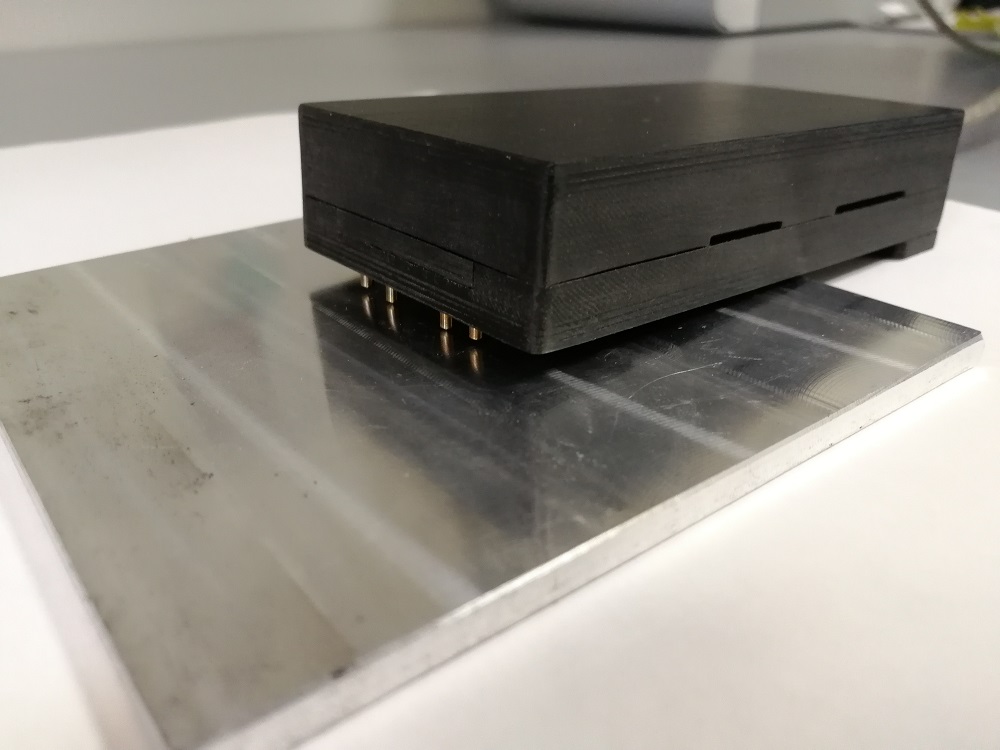

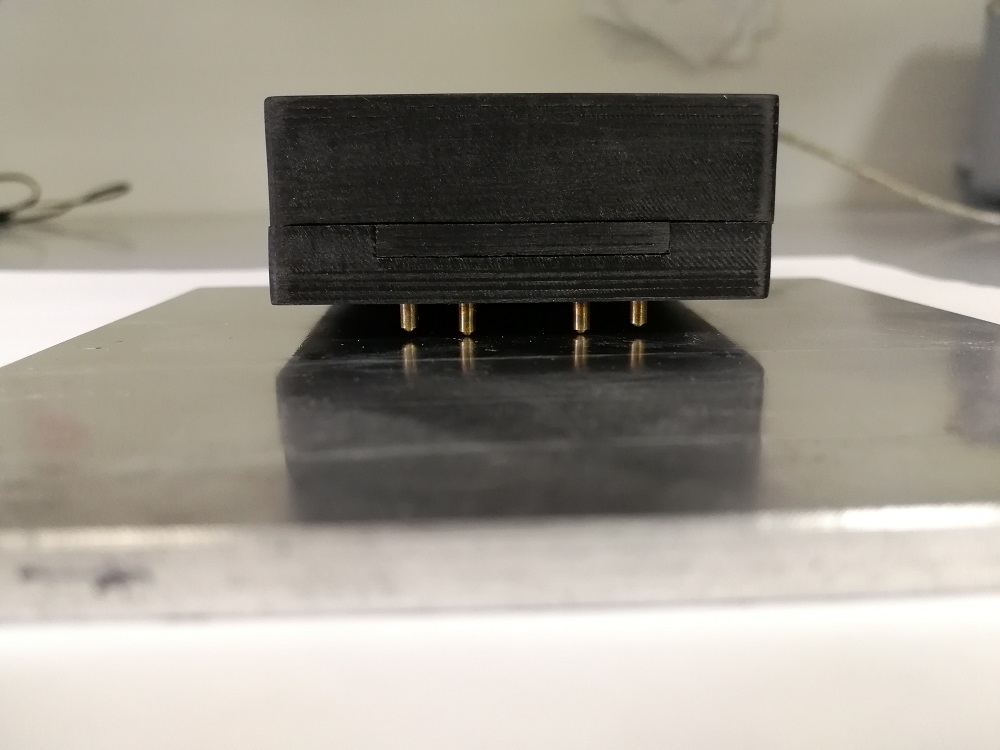

Аппаратура для определения остаточных напряжений СИТОН-ТЕСТ 8.1
Подразделение: Научно-исследовательская лаборатория исследования технологических остаточных напряжений и деформаций
Разработана НИУ ИТМО, Россия, Санкт-Петербург и является устройством неразрушающего контроля остаточных напряжений в металлических изделиях резистивным электроконтактным способом.
При измерении регистрируется эффективное удельное сопротивление, которое в свою очередь пересчитывается в остаточные напряжения. Прибор имеет небольшие габариты и массу и предназначен для эксплуатации как в лабораторных так и в полевых условиях. Калибровка аппаратуры СИТОН-ТЕСТ 8.1 производится с помощью механического или рентгеновского метода измерения остаточных напряжений.
Характеристики
| Производитель | НИУ ИТМО |
| Модель | СИТОН-ТЕСТ 8.1 |
| Страна | Россия |
| Диапазоны глубин определения остаточных напряжений, мкм | |
| - ферромагнитные сплавы (магнитные стали) | 5…80 |
| - немагнитные сплавы высокой проводимости (алюминиевые сплавы) | 40…700 |
| - немагнитные сплавы низкой проводимости (титановые сплавы) | 160…2500 |
| Погрешность определения остаточных напряжений, МПа | 20…40 |
| База датчика, мм | 26 |
| Область замера, мм | 13 |
| Размер участка поверхности детали для измерения не менее, мм | 50х30х5 |
| Продолжительность одного измерения, мин | 3 |
| Количество ступеней сканирования | 5 |
| Напряжение внутреннего питания прибора, В | 12 |
| Максимальная потребляемая мощность прибора не более, Вт | 500 |
| Диапазон частот измерения, кГц | 32…8000 |
| Диапазоны входных сигналов прибора | |
| - токовых, А | 0…1 |
| - напряжения, В | 0…1 |
| Габаритные размеры (ДхШхВ), мм | 55х105х25 |
| Масса прибора, г | 110 |
