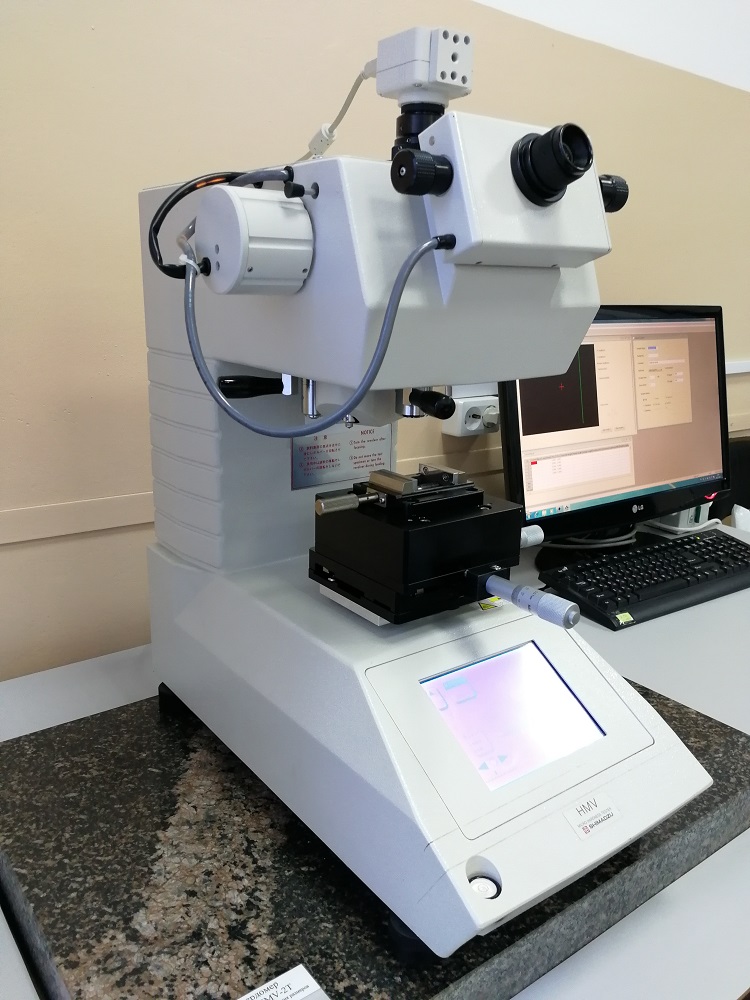

Микротвердомер «Shimadzu HMV-2T»
Подразделение: Научно-исследовательская лаборатория исследования технологических остаточных напряжений и деформаций

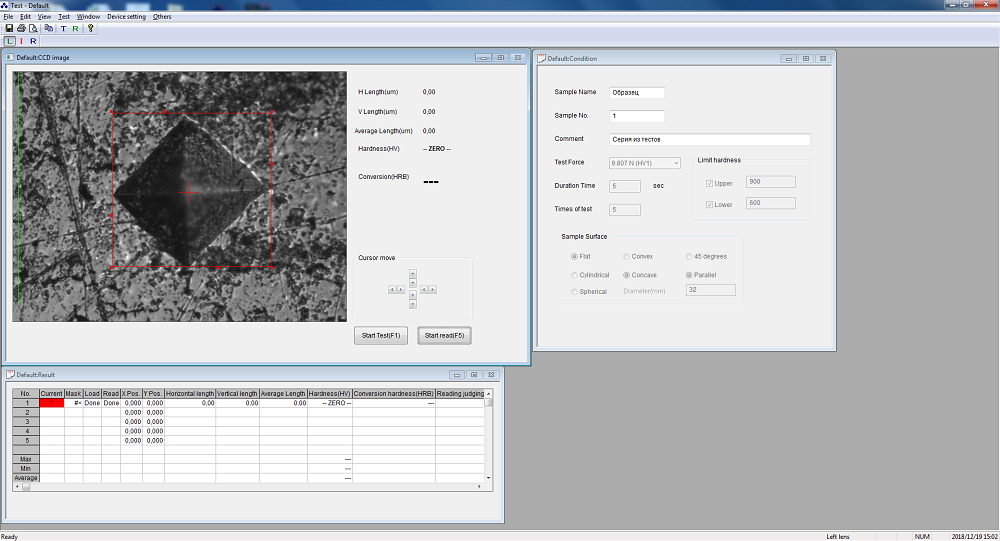

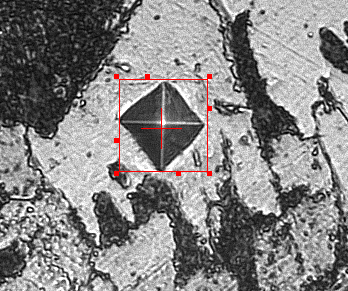

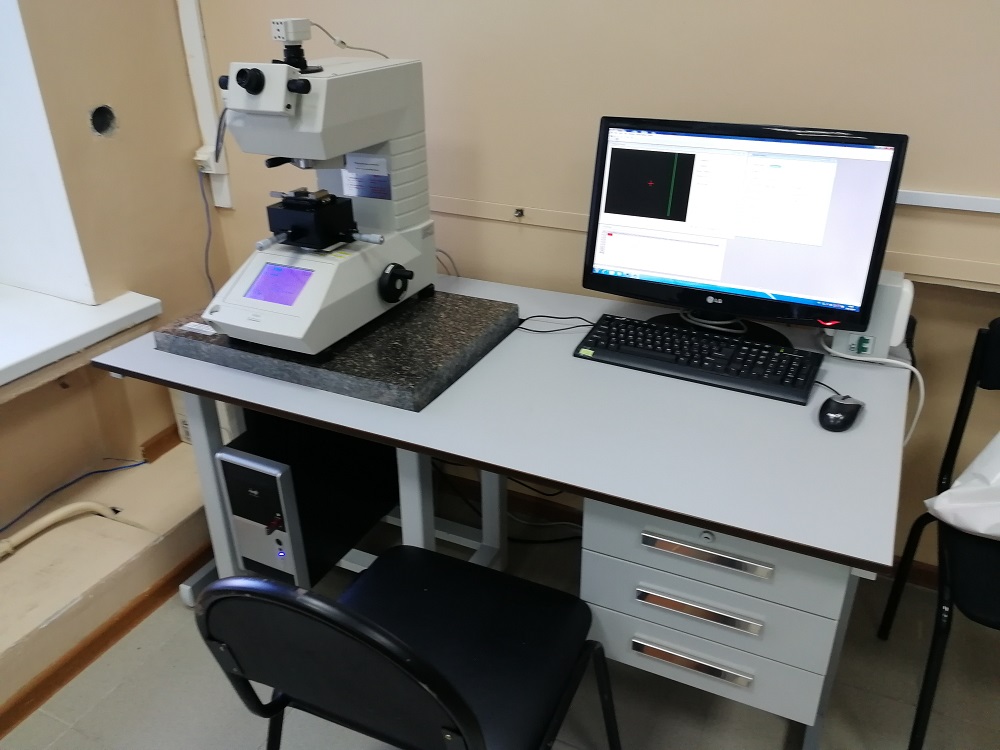

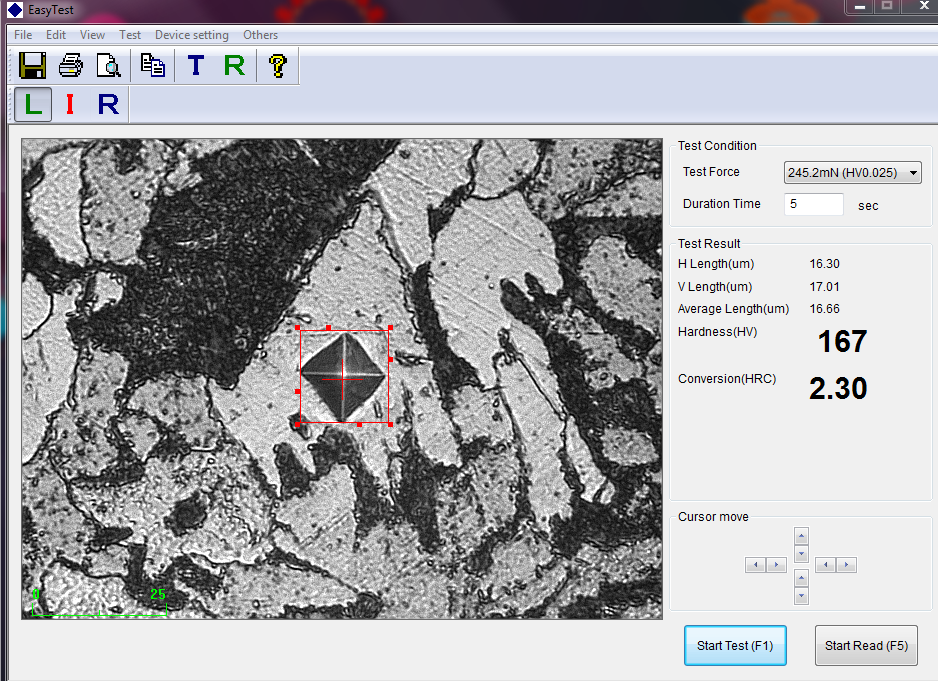

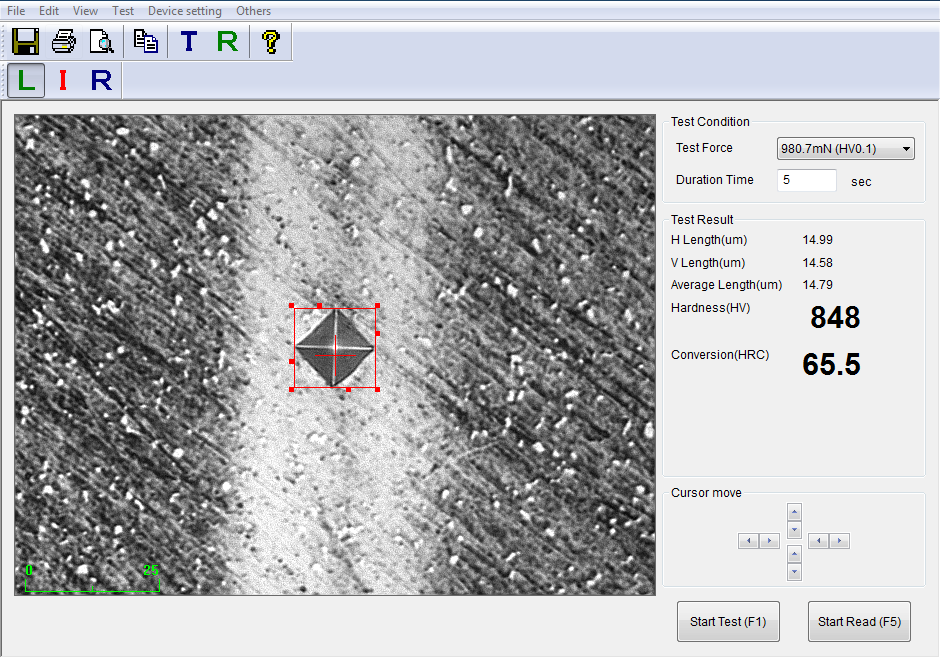

С системой автоматического считывания размеров отпечатков предназначен для проведения исследований микротвердости различных материалов по Виккерсу, Кнупу, Бринелю. Измерение микротвёрдости производится по методу восстановленного отпечатка, для измерения площади отпечатка используется светлопольный оптический микроскоп отраженного света (ограниченно применим для считывания отпечатков на оптически прозрачных материалах) с увеличением 400х либо 1000х. Имеется возможность фотографирования отпечатков с помощью CCD-камеры (640х480 пикс., ч/б, формат .bmp). Может быть использован для определения микротвердости по глубине материала методом косых шлифов. Имеет возможность соединения с ПК с использованием соответствующего программного обеспечения.
Характеристики
| Производитель | Shimadzu |
| Модель | Shimadzu HMV-2T |
| Страна | Япония |
| Прилагаемая нагрузка | 98,07 мН; 245,2 мН; 490,3 мН; 980,7 мН; 1,96 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н (HV0,01; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2) |
| Блок нагрузки | система автоматической нагрузки |
| Продолжительность приложения нагрузки, с | 5…999 с шагом 1 |
| Турель | автоматическая с электроприводом |
| Индентор | Виккерса; Бриннеля; Кнупа |
| Микроскоп | светлопольный отраженного света |
| Окуляр | х10 |
| Объектив | х10; х40 |
| Метод измерения | метод восстановленного отпечатка |
| Эффективный диапазон измерения отпечатка | 250 мкм при увеличении объектива х40 |
| Разрешение, мкм | 0,01 |
| Размер предметного столика | 120х120 |
| Ход предметного столика по осям X и Y, мм | 25 |
| Высота образца над предметным столиком, мм | 100 |
| Перемещение предметного столика по высоте (ось Z), мм | 60 |
| Максимальная высота образца без платформы предметного столика, мм | 140 |
| Интерфейс для внешнего подключения | RS232 |
| Источник питания переменного тока однофазный | |
| - напряжение, В | 100…120; 220…240 |
| - частота, Гц | 50…60 |
| Габаритные размеры (ДхШхВ), мм | 370х480х515 |
| Масса, кг | 42 |
