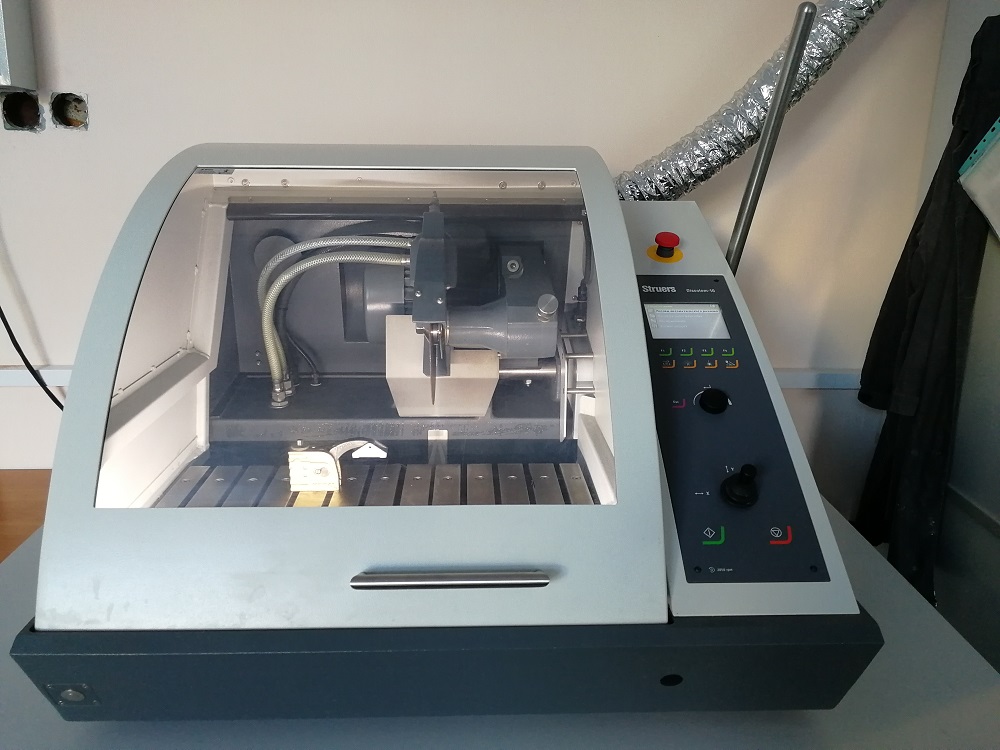

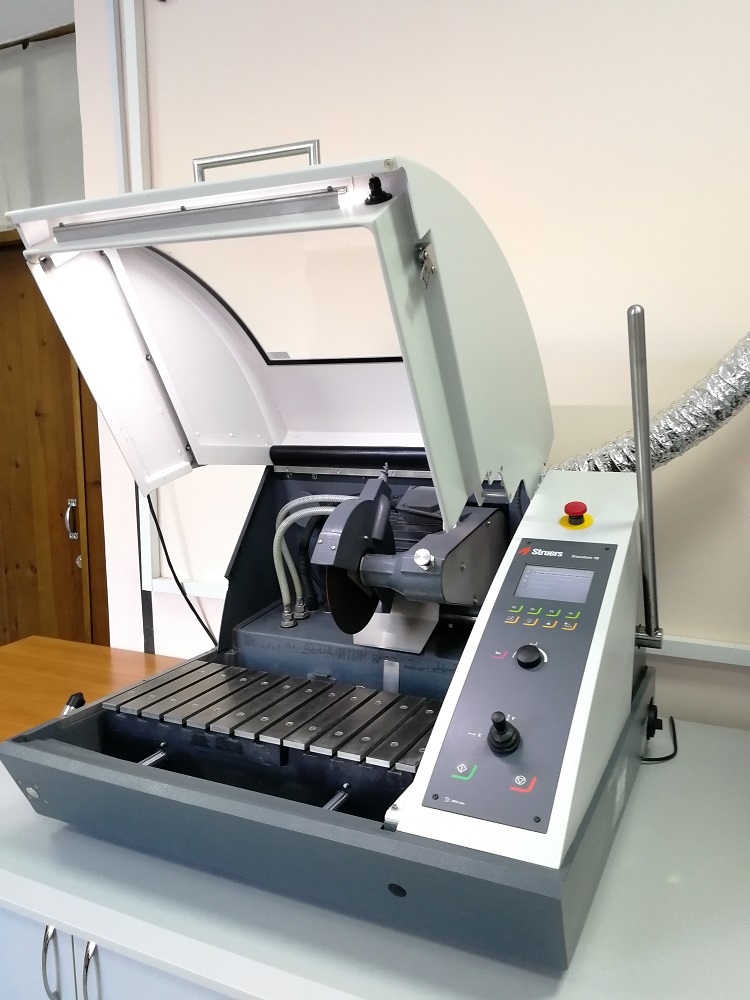

Универсальный отрезной станок Discotom-10
Подразделение: Научно-исследовательская лаборатория исследования технологических остаточных напряжений и деформаций

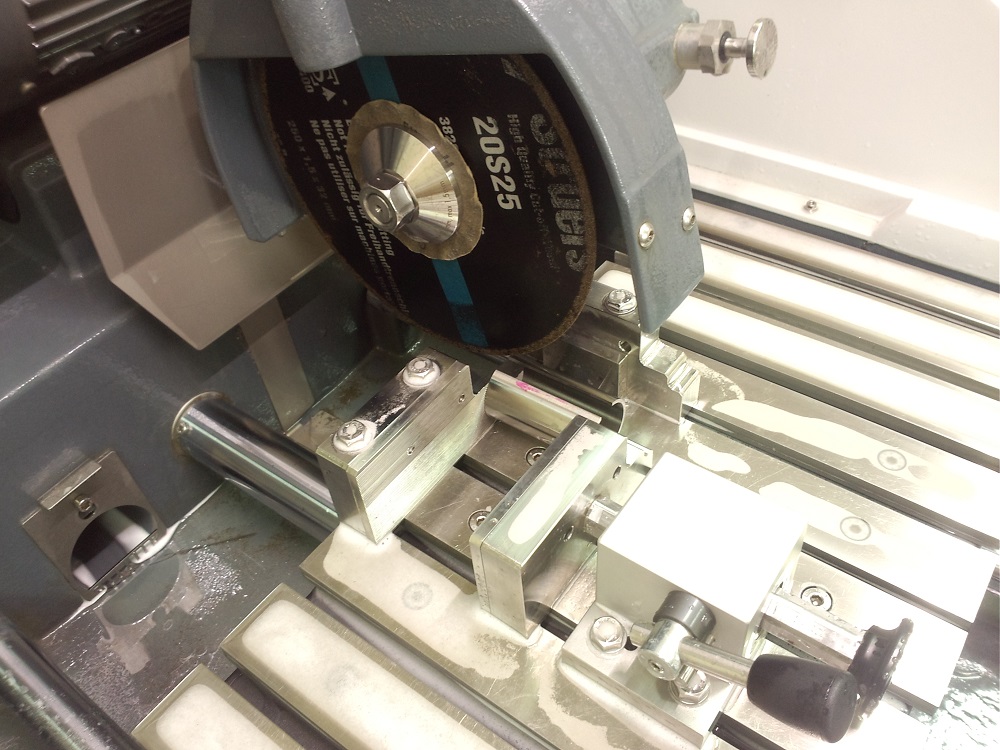

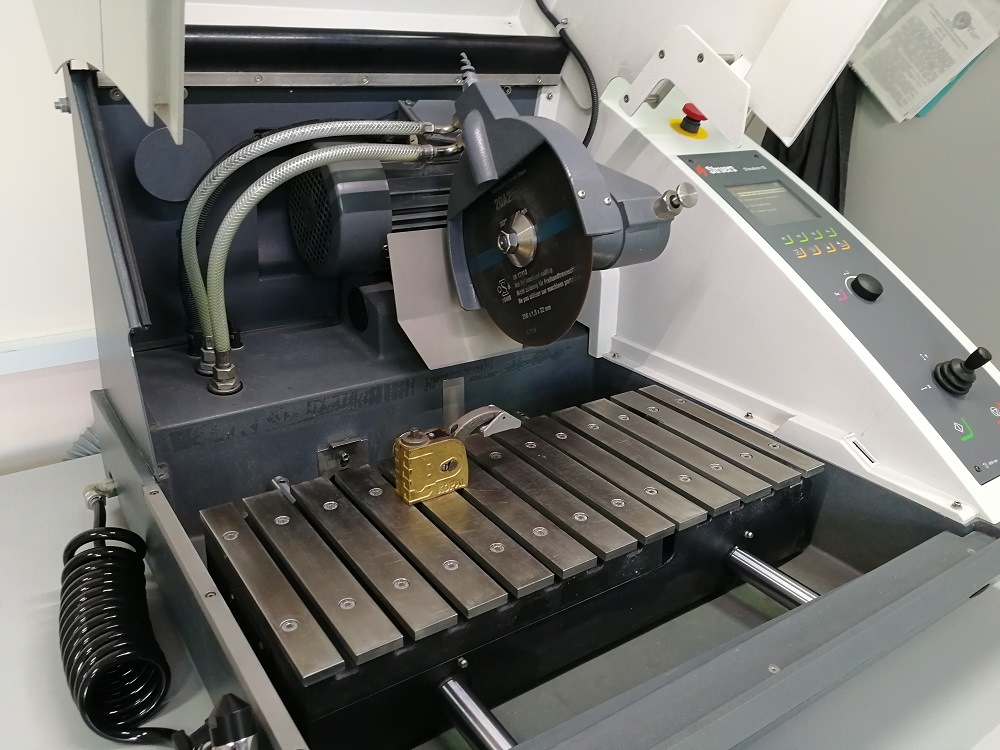

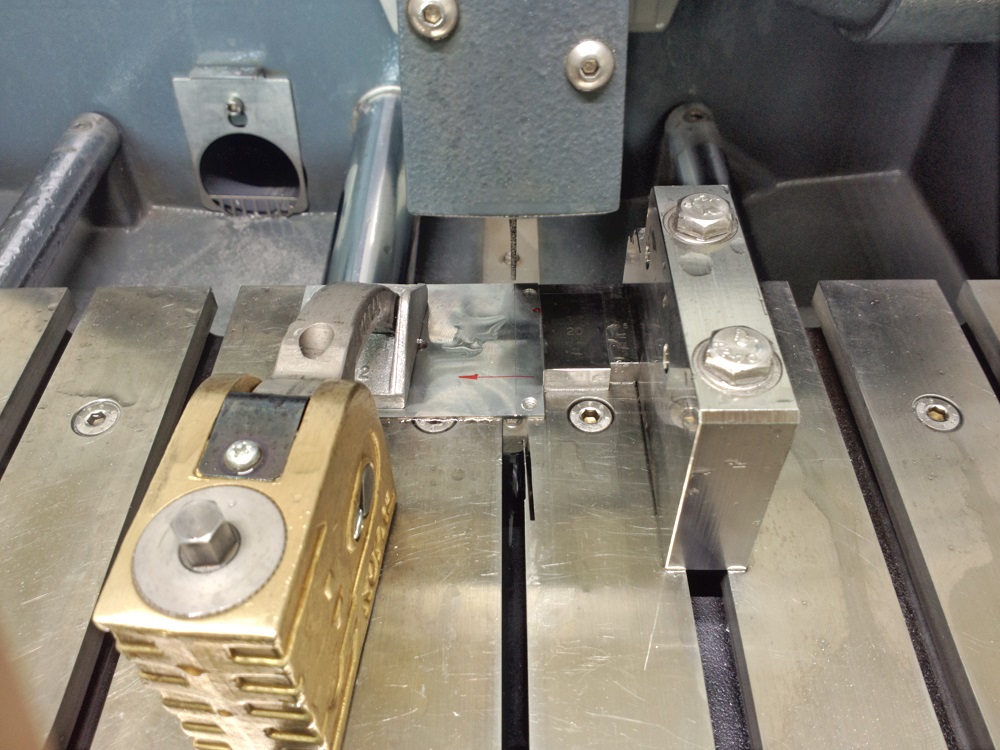

Используется для абразивного мокрого отрезания металлических материалов, экстра-твердых и крупногабаритных деталей. Станок имеет рециркуляционную систему подачи охлаждающей жидкости с фильтрами для очистки от абразивных частиц. Во время работы охлаждающая жидкость омывает отрезной круг, предупреждая перегрев и деформацию образца, смывает абразив и стружку с разрезаемой поверхности. Станок позволяет работать как в ручном, так и в автоматическом режимах. Стол, на котором с помощью специальных зажимных устройств закрепляются образцы, оборудован электроприводом продольной подачи.
Характеристики
| Производитель | Struers |
| Модель | Discotom-10 |
| Страна | Дания |
| Режим резки | Комбинированный (автоматический/ручной) |
| Диаметр отрезного диска, мм | 250 |
| Частота вращения диска, об/мин | 2850 |
| Диапазон скоростей подач отрезного стола, мм/с | от 0,05 до 2,5 с шагом 0,05 |
| Скорость быстрого перемещения отрезного стола, мм/с | 20 |
| Диапазон перемещения отрезного стола, мм | 200 |
| Максимальный диаметр отрезаемого образца, мм | 94 |
| Максимальное поперечное сечение отрезаемого образца, мм | 70х155 |
| Максимальная высота образца под отрезным диском, мм | 105 |
| Габариты отрезного стола с перемещением по оси Y, мм | 620х270 |
| Номинальная мощность двигателя, кВт | 2,5 |
| Максимальная кратковременная мощность двигателя, кВт | 3,2 |
| Ширина Т-образных пазов отрезного стола, мм | 10 |
| Габаритные размеры (ДхШхВ), мм | 920х890х685 |
| Масса, кг | 200 |
